Graue Nutmaschine

Die Rongda Grey Grooveing ​​Machine ist eine Spezialausrüstung für die Verarbeitung von Graupappe und Pappe. Seine Hauptfunktion ist das Öffnen einer hochpräzisen, glatten Kante, präzise Kontrolle der V-förmigen Nut auf den Papierprodukten, einfach zu öffnen Biegung, um eine hochwertige, klare Kontur des Kartons zu erzeugen.

Das Gerät verfügt über die folgenden Kernfunktionen:

Zunächst einmal ein präziser V-förmiger Schlitz: Das ist die Grundfunktion der Graupappe-Schlitzmaschine. Die Die mit hoher Geschwindigkeit rotierende V-förmige Klinge schneidet präzise V-förmige Rillen in die Oberfläche des Materials und sorgt so für eine glatte Oberfläche Kanten und keine Grate.

Zweitens kann die Nuttiefe angepasst werden: Die Maschine kann sich an die Dicke unterschiedlicher Materialien anpassen Steuern Sie die Tiefe der Nut genau. Sein Arbeitsprinzip ist „Präzises Schlitzen zur grauen Plattenschicht, Schäden am Gewebe vermeiden“, um die strukturelle Festigkeit und Qualität des Endprodukts sicherzustellen Biegen. Erfahrene Bediener können die Tiefe der Nut manuell anpassen, indem sie die Klinge verstellen.

Drittens ist die Produktionseffizienz hoch: Im Vergleich zum herkömmlichen manuellen Betrieb ist die Produktionseffizienz höher der Ausrüstung wird um ein Vielfaches erhöht und die Arbeitsintensität der Bediener deutlich reduziert. Eins Eine Person kann die gesamte Maschine bedienen und verwalten, um eine effiziente und stabile kontinuierliche Produktion zu erreichen.

Produktparameter (Spezifikation)

Struktur der Rongda-Graupappe-Nutmaschine: ein solides und zuverlässiges Industriemodell

Als hochwertige halbautomatische Graunutmaschine muss ihr strukturelles Design sowohl solide als auch robust sein Rationalität. Das Folgende ist eine 1. systematische Analyse der Strukturprinzipien seiner Kernkomponenten:

Rahmen (starre Basis): Der Hauptrahmen besteht aus einer verdickten Stahlplatte und einer hochwertigen Gusseisen-Verbundstruktur. Diese Strukturstabilität ist die physikalische Grundlage für die Erzielung von Bearbeitungsgenauigkeit.

2. Übertragungssystem (Kraftübertragungskern):

Förderplattform: Die Ausrüstung verfügt über eine Doppelzuführungsstruktur, die zwei Verarbeitungen durchführen kann Verfahren gleichzeitig. Durch die Anwendung der automatischen Korrekturvorrichtung vom Druckwalzentyp wird die Die Bearbeitungsgenauigkeit kann ± 0,2 mm erreichen, was effektiv die Maßhaltigkeit der bearbeiteten Werkstücke gewährleistet Produkte.

3. Nutenbaugruppe (Bearbeitungsausführungseinheit):

Werkzeugkomponenten: Wolframkarbid (Karbid) Klinge, seine Verschleißfestigkeit und höhere Temperaturbeständigkeit als gewöhnlich Schnellarbeitsstahl um ein Vielfaches höher.

Merkmale:

1. Zwei Zuführungen, Zuführung durch das untere Band. Es kann ohne Unterbrechung laufen.
2. Die verlängerte Korrekturvorrichtung stellt die Förderposition des Kartons sicher und gewährleistet die Genauigkeit des Schlitzens.
3. Im Inneren des Riemens sind Lager angebracht, um die Lebensdauer des Riemens zu verlängern.

4.Zählgerät.
5.Die Maschine ist mit 9 Messern ausgestattet, die von 80 bis 135 Grad eingestellt werden können, um unterschiedlichen Produktionsanforderungen gerecht zu werden.
6.Das Abfallförderband kann das fertige Produkt vom Abfall trennen, die Arbeitsintensität verringern und die Produktionseffizienz verbessern.
7. Das Bedienfeld verfügt über Symbole und die Bedienung ist einfach und leicht zu verstehen.

Arbeitsablauf:

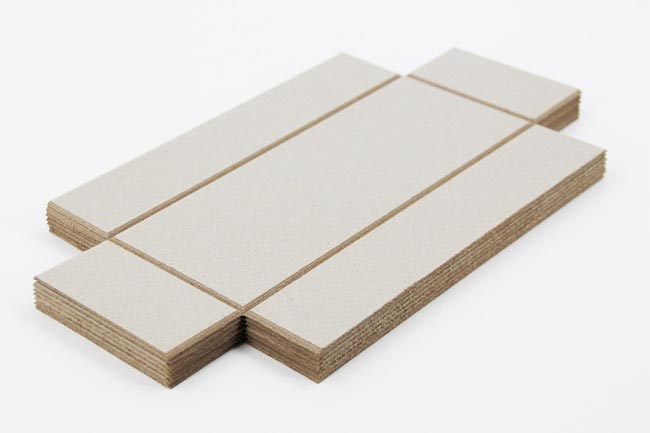

Probe:
